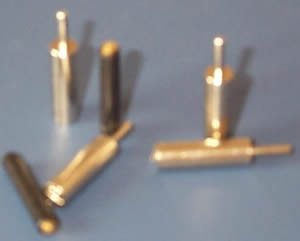

定位销

补充:0  浏览:11056  发布时间:2013-7-15


  简介
  定位销的作用就是限制物品的自由运动度。
  自由度:凡是物体在空间内,必定有六个自由度,X 、Y 、Z 三个轴向的直线运动,以及绕着X、 Y 、Z的旋转运动。
  定位销就是参与限制这些自由度的零件。
  在由两部分或更多部分构成的模具中,使模具相邻两部分准确定位而设计的销。
  在主轴定位上先1)机械凸轮机构(2)光电盘方式进行粗定位,然后有一个 液动或气动的定位销插入主轴上的销孔或销槽实现精确定位,完成换刀后 定位销退出,主轴才开始旋转。
  分类
  1.固定式定位销
  2.可换式定位销
  3.锥面定位销
  4.削边定位销
  5.标准菱形定位销
  标准
  定位销属于标准件
  圆柱销:GB/T119.1-2000 GB/T119.2-2000
  内螺纹圆柱销:GB/T120.1-2000 GB/T120.2-2000
  圆锥销:GB/T117-2000
  应用
  定位销在模具中应用最为广泛。
  包括冲压模具,注塑模具等等。他们的精密度都要求的特别高,而如果是仅仅靠螺栓来固定模板的话肯定是不行,所以只有借助定位销来达到定位的目的,或是防止安装位置、方向的错误等等。
  在一些机械运动的设备中都有一定的应用,主要用于基于二维空间的位置确定。
