　　“加强市场监管，建设质量强国”!2018年9月20日，由中建深圳装饰有限公司(以下简称：中建深装)主办的“成都绿地蜀峰468幕墙工程质量观摩会”，在绿地蜀峰大厦T1塔楼幕墙工程项目部举行。本着响应强国质量月行动，规范幕墙工程质量行为，加强过程质量管控意识，提升企业质量管理水平，并以此推广幕墙领域新工艺、新材料，推进环保建设及绿色施工，争创幕墙工程质量新标杆的初衷，中建深装邀请了来自全国各地的领导、专家以及房地产开发商、设计院、顾问公司、材料供应商、媒体等百余位行业精英代表齐聚成都，见证全新城市天际线的孕育过程，共同揭开未来西部新地标的华丽面纱。中国幕墙工程网、中国幕墙网ALwindoor.com受邀全程出席本次观摩活动。

成都绿地中心“蜀峰468”幕墙工程质量观摩会”现场

中建深装幕墙分公司总经理李凤辉先生致辞

　　李凤辉先生首先感谢大家在百忙之中莅临本次质量观摩会，并表示质量是企业的生命线，是企业生存和发展的根本命脉，9月全国质量月期间，中建深装组织开展了一系列的质量宣传活动，而今天“蜀峰468幕墙工程项目质量观摩活动”更是质量月活动一场重头戏。李凤辉先生表示今天各位领导嘉宾走进项目现场，不仅是对“成都绿地蜀峰468幕墙工程”一场质量的“检阅”，也是一次对“中建深装”幕墙运营能力的鼓励与鞭策。

业主单位绿地集团领导(图左)、

工程总包单位中建三局领导(图右)到会并发言

中建深装幕墙分公司执行总经理江益先生 致欢迎辞

中建深装幕墙分公司副总经理(468项目经理)徐联涛先生做质量管控介绍

中建深装的幕墙设计技术中心院长郝乐先生主持本次会议

成都绿地中心“蜀峰468”幕墙工程质量观摩会”现场

　　图1：参加本次观摩活动的嘉宾在中建深装工作人员的带领下，有序的进入工程项目T1塔楼参观。

　　图2：干净整洁的工程项目现场，得到参会嘉宾的一致好评。

　　图3：在全国质量月期间，中建深装积极组织开展“蜀峰468幕墙工程项目”质量宣传活动。

　　图1：“蜀峰468”项目的单元板块正在有序调装中。

　　图2：因为有不锈钢的装饰条，从外部看感觉单元板块分隔很小，其实最大的单元体达到“7米×1.5米”。

　　图3：由“铭帝铝业”为项目提供的铝型材，“青花瓷”风格的保护膜成为一道亮丽的风景线。

　　图1：“蜀峰468”项目成为国内首例“建筑层间防火”做到1.2米高的超高层项目。

　　图2：项目除一楼大堂外，楼间还有多个挑高的“空中大堂”，拉索幕墙体系中全部采用了“坚朗五金”提供的接驳件。

　　图3：中建深装与国际设备巨头，联合研制开发的“单元式幕墙安装智能机器人”亮相“蜀峰468”项目现场。

　　图1：“蜀峰468”项目幕墙总面积接近10万方，但用与堆料的空间只有150平方米，这对现场管理、库存管控和施工调度都要求像“手术刀”一样精准。

　　图2：为了避免现场交差施工带来的“玻璃破损”，中建深装全面贯彻“安全无小事、细节定成败”理念，高度重视现场保护，防患于未然。

　　图3：运用VR、AR技术，在项目现场通过配戴由中建系统自主研发的“虚拟现实系统”，提前感知“蜀峰468”建成后的实景效果

成都绿地中心“蜀峰468”幕墙工程质量观摩会”合影

　　关于“绿地中心‘蜀峰468’项目”的更多报道：

　　一座地标，一个城市的时代符号

　　谈及纽约，曼哈顿无疑是这座“万城之城”的中心之心;说到东京，新宿便是人尽皆知的城市地标;提及香港，中环则是当之无愧的中心之地。

　　大熊猫、川剧变脸、宽窄巷子、火锅……然而事实上，虽然成都已有这么多独具特色的元素，但成都作为“新一线”城市，却一直缺乏一个地标，一个能够让人一听、一看、一说就知道“这是成都”的标志性元素。

　　那么!在成都，到底有没有一座建筑或某种元素，可以为这座城市代言呢?

　　地区的进步，离不开核心区域的助推;城市发展，必然以城市中心为先导。绿地中心“蜀峰468”这样的中心地标式建筑群横空出世!对于成都的“东进”战略布局而言，势必会加快东部新城文化创意产业综合功能区的规划建设，使城市新区在空间布局、生态建设和商业融合的推进发展更加重点突出、层次分明，积极高效的推动成都乃至整个西南地区各项事业向前发展。

　　绿地中心“蜀峰468”项目概况

　　成都绿地中心“蜀峰468”超高层项目地处四川省成都市锦江区东村文化创意产业中心区域。本次观摩会参观考察的“蜀峰468”T1主塔楼，其建筑高度为468m，结构高度为452m。塔楼地下5层，地上101层，项目建成以后将成为西部第一高楼，成都的标志性建筑。

　　正所谓：“窗含西岭千秋雪”，成都绿地中心“蜀峰468”项目的整个主塔设计，理念源自于四川周边雪山、冰川的地域特点，整个建筑外立面需要打造出像冰晶般的折面肌理，为整个建筑结构体系的设计以及后期的幕墙工程施工带来了极大的挑战。

2020年的成都，有望再现“窗含西岭千秋雪”盛景

　　项目总建筑面积45.6万平米，由T1、T2、T3三座塔楼及裙楼组成，其中T1塔楼高度468米，共101层，包含甲级办公、CEO行政办公、五星级铂瑞酒店、天际俱乐部等业态，塔楼设有5层地下室，地下室埋深达27m。2019年底建成投运后将成为西南第一高楼。T2、T3塔楼高度分别为166米、173米，为酒店式公寓，裙楼为西南地区最大的国际会议中心。

绿地中心“蜀峰468”项目效果图

　　该项目由世界500强绿地集团开发建设，建筑设计团队是由曾为迪拜塔做整体设计的美国ASGG完成，结构设计则是由Thornton Tomasetti和华东院共同完成。项目的工程总包为中国建筑第三工程局有限公司，而高难度的T1塔楼幕墙工程深化设计和施工安装，均是由本次观摩活动的主办单位中建深圳装饰有限公司全程负责。

绿地中心“蜀峰468”项目竖向结构示意图

　　绿地中心“蜀峰468”项目T1塔楼的施工采用从下往上逐渐内收的方式(首层建筑面积2894㎡，顶部101层建筑面积1530㎡)。主楼的外形独特，每一层的建筑平面均不同，但大致可以分为八边形，十六边形和三十二形。十六边形是基础，八边形和三十二边形可从十六边形演化而成。与建筑体型相对应，在16边形的每一个角部布置一个钢骨混凝土柱。钢骨柱沿建筑高度方向是倾斜的，但相对于垂直方向的角度不大，约为5%左右。相对于核心筒，钢骨柱的倾斜方向遵循“内倾-外倾”交替变化的规则，从而在立面上形成建筑要求的凹凸交错的立面形状。

绿地中心“蜀峰468”项目平面结构示意图

　　绿地中心“蜀峰468”超高层项目根据成都当地气候条件量身打造，呈现一座生机盎然而又生态环保的城市地标。T1主塔楼以圆柱为基础，雕琢为收分棱状体形，建筑表面积得以优化，均衡年日照摄入量，为室内环境最大化获取自然光线。塔楼外立面采用折面肌理，棱面阴阳交错，指向天空，优雅的逐渐细化尺度。上倾面和下斜面在晴天强光时有效分散阳光直射，随着天气、环境和视线角度的变化，塔楼自然演绎出奇妙动感的光效，更为神奇的是在天色阴暗时，外立面将似钻石般漫反射周边环境光线。

绿地中心“蜀峰468”项目外立面效果示意

　　基于T1主塔楼体型超高，外立面独特的折面肌理等特点，风荷载的取值直接关系到塔楼结构和幕墙工程的安全性和经济性。同时，超高层幕墙设计及施工把控的一大主要点为物理性能的检测，本项目幕墙已通过气密性4级、水密性3级、抗风压2级、平面变形2级及耐撞击性能室内2级室外3级的检测，同时各项性能试验均顺利通过了相应的美标检测。下图为项目进行的风洞试验模型照片。

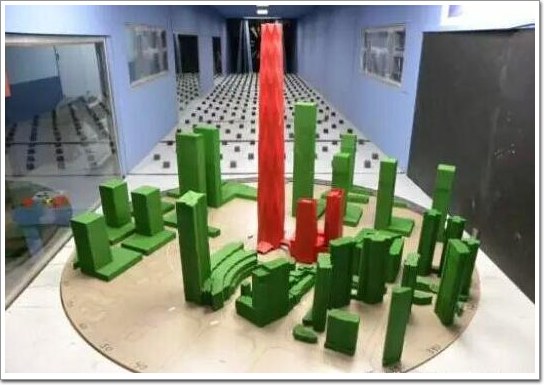

绿地中心“蜀峰468”风洞试验模型

　　“蜀峰468”项目的幕墙系统主要包含标准层玻璃单元板块、空中大堂拉杆（词条“拉杆”由行业大百科提供）式玻璃单元板块、装饰灯槽单元板块、雨棚系统、门厅系统、塔冠金属屋面系统。整个塔楼从上到下角度共有28种类，最小的角度为75.18度(接近采光顶的角度75.18度)，最大的角度92.53度。初步大概统计本项目的单元板块共有15894块，其中异形板块和矩形板块各占二分之一，并且每层的板块均不相同。负责项目铝型材供应的“铭帝铝业”为了减少型材开模的数量及现场材料混用的情况，使用了其200系列单元体幕墙材料，将角度相近的板块进行合并，最终合并角度达到7种。

　　超高层幕墙潜在的最大风险就是开启扇，为了避免这一风险，“蜀峰468”项目取消了开启扇的设计，而是在每个柱子之间均设置了通风器，通风器可以满足建筑内部的通风换气需要，并有效控制PIM2.5，减少了外界雾霾的影响，同时保证了整体建筑的气密性。

　　图解绿地中心“蜀峰468”幕墙安装

　　以下内容转发自：幕墙世界weekly

　　绿地中心“蜀峰468”幕墙项目质量控制要素

　　“蜀峰468”项目 T1 塔楼幕墙工程的深化设计和施工均由中建深圳装饰有限公司全权负责。一直以来，中建深装坚持质量就是企业生命的理念，形成了完善的项目标准化管控体系，施工过程坚持四个结合，即样板引路与施工现场技术交底相结合、前期深化设计与现场测量放线相结合、BIM 技术支撑与施工现场相结合、工厂化加工成品，半成品与现场安装施工相结合。通过项目策划、材料集中采购、样板引路、技术交底、过程“关键节点”管控、成品保护、内部验收等一系列标准化管控制度。运用前沿技术、新型设备、互联网技术，实现了工程的可控、可管、可行。

　　在“蜀峰468”项目T1 塔楼幕墙工程中，中建深装在项目前期策划时，通过精细化建模，数字化项目管理平台搭设，VR 虚拟影像应用，BIM 技术专项管控策划，BIM 平台移交和运维等方法，依据项目管理策划，对项目进行全面管控。

　　在标准化管理中，通过公司，项目两个层面实现对项目的精细化管理。首先从公司层面上，通过质量策划制度、统一测量放线制度、样板引路制度、第三方实测实量奖罚制度、关键节点制度、样板工程立项制度，企业识别质量通病及防治，领导带班巡查制度，月度项目巡检制度，质量内部验收制度等，实现了标准化的施工管理。

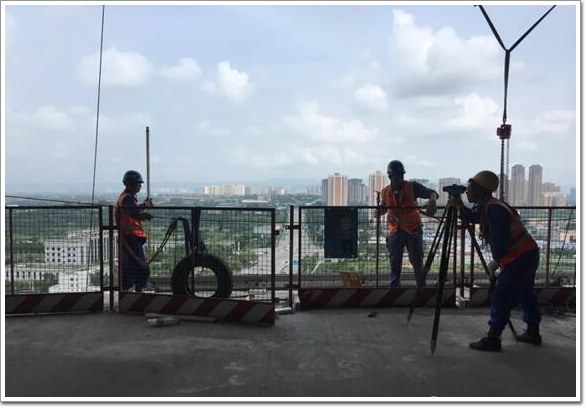

　　而在项目层面上，项目部通过项目策划书交底，质量通病防治宣贯，项目经理带班检查，样板交底及三检制度，安全文明施工标准化，挂牌检查制度，半成品成品保护措施，分部分项工程技术交底制度，项目周例会制度等，让标准化管理在本项目管控中充分展现。在新技术应用及绿色施工上，公司推行免焊少焊技术;放线机器人测量，三维激光扫描仪技术，幕墙机械手臂技术，统一测量放线技术，现场二维码信息系统，探索现场无电、无尘、无水施工，不断提高项目创新创效方法。同时，项目部通过工种劳务技能比武等方式，提高施工质量，以高于行业标准的验收制度，对工程质量进行实测实量，并建立质量通病防治数据库，有效确保了施工质量。

　　在施工现场，由于板块的种类较多，为了避免出现板块混用的情况，每层的每个的板均做了单独的编号，班组安装的的过程中，严格按照板块的编号进行安装。为了避免板块漏水的情况，本项目采用内排水系统，同时在同一个楼层设置了一周圈的水槽料及二道披水胶条，确保一整圈的防水系统作为一个整体。

　　饰海为家，品诚志远。中建深装将站在绿地中心蜀峰468新的高度上，在打造“最具国际竞争力的装饰行业百年老店”的战略指引下，锐意进取、改革创新，努力成为中国建筑幕墙行业不断突破的创新者、认真履行社会责任的先行者和富有远见卓识的领军者。

　　关于中建深圳装饰有限公司

　　中建深圳装饰有限公司，是世界 500 强企业中国建筑工程总公司旗下中建装饰集团的龙头子公司，是建设部首批批准成立的 8 家国家大型建筑装饰公司之一，在近几年中国建筑装饰行业百强、中国建筑幕墙行业百强上榜央企中，两项指标均高居第一，被誉为“中国建筑装饰业的先锋”。

　　中建深装于 1985 年在深圳成立，原名中国建筑第三工程局深圳装饰设计工程公司，2017 年 4 月正式更名为中建深圳装饰有限公司。

　　中建深装现有员工 2000 多人，企业资产 20 多亿元，年施工产值 100 多亿元，拥有200 多支稳定的劳务队伍，实现了在全国三十多个省市区，以及巴哈马、阿尔及利亚、斯里兰卡、肯尼亚等国外市场多领域的经营开拓。
