本文作者：王德勤 廉洪波 陈启明
1 引言
异形
建筑技术水平是一个国家土木建筑业水平的重要衡量标准，也是一个国家综合国力的体现。改革开放以来，随着我国国民经济的高速发展和综合国力的提高，我国空间结构的技术水平也得到了长足的进步。大跨度空间结构的社会需求和工程应用逐年增加。随着08年奥成功的成功举办、2010年上海世界
博览会等国家重大社会经济活动的展开，我国建设了一大批高标准、高规格的体育场馆、会展中心、机场航站楼、博物馆等社会公共异形建筑。
异形建筑在给人们带来视觉冲击享受的同时，却给建筑施工增加了巨大难度，对施工技术提出了更高的要求，必须突破、创新常规施工工艺及方法，才能把设计师的设计理念真实的展现出来，而施工测量则是一项专业性较强且又非常重要的工作。 我们在
鄂尔多斯博物馆
金属屋面及
幕墙工程的施工过程中，总结了一整套针对双曲异型
金属屋面的施工术，在本文中介绍其中的一部分。
1.1 鄂尔多斯博物馆工程概况：

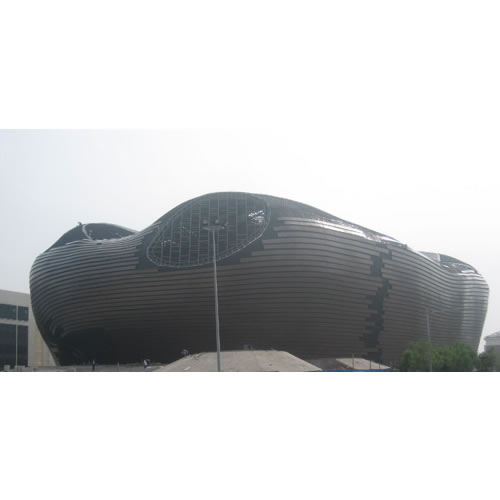

鄂尔多斯博物馆以“会发光的石头”为设计理念，外形似一块天外飞石（见图1.1），坚固的石头象征永恒，古铜色的金属外表面记录着鄂尔多斯悠久的文化，夜晚时节，在景观灯光的映衬下，它似一块会发光的石头，展现着鄂尔多斯开创未来的创新精神，秉承“绿色、科技、人文”的宗旨。鄂尔多斯博物馆位于鄂尔多斯市康巴什新区，规划建设用地面积为27760㎡，总建筑面积41227㎡，总高度39.8m，是一座集文物展陈、收藏及博物馆文化局办公室，地下一层、地上四层（办公区八层）的大型综合性建筑。
整个建筑的外立面是由不规则的双
曲面构成，顶部有四个斜向
玻璃天窗，在办公区也设置有两个斜向的采光天
窗，主次入口造型的变化十分复杂，观众通过逐渐
收缩的喇叭口进入建筑，两侧的铠甲状
不锈钢板能给人以穿越时空的感觉。
1.2 工程基本特点：
本工程幕墙与金属屋面部分几乎全部是双曲面，而且曲面并无规律。如何控制好建筑的造型，实现建筑师的预想，是工程的关键。以往常规的图纸表述方式：
平面图、立面图、剖面图不能准确表达
异型幕墙的要求。
由于外部的建筑造型所致，该项目的金属屋面部分与
建筑幕墙部分没有一个明确的分界线。如果标准区分就是与水平面大于75°的为建筑幕墙，小于75°的为屋面。幕墙与屋面从
节点设计到
强度计算以及材料的使用，都有着很大的差异。为确保项目的安全性能和使用性能，我们在设计中根据本工程项目的实际情况进行整体设计，不论是幕墙还是屋面、
采光顶将其有机地结合在一起，综合考虑技术指标。
2 异型金属屋面的施工测量定位
鄂尔多斯博物馆建筑由南北两栋
钢结构塔楼和金属屋面所组成，外部由多个不规则的曲面体形有机顺滑集合成一个不规则的三维曲面异型体。
主体结构为钢结构支撑系统，其表面除天窗外均为金属屋面和
铝装饰板（带）所覆盖，将两栋塔楼包裹于
金属屋面系统之内，整体造型在柔顺中能透出刚毅，如图2.a、b、所示。
2.1金属屋面系统
由于其体型和功能的要求，对金属屋面来说，其设计与施工的难度很大，必须结合实际工程情况采取特殊的、能够适应本项工程的结构，节点设计和施工工艺方案才能顺利完成本项工程。本工程屋面系统的构造如下：（自下而上）主体支撑钢结构；檩托，可进行双向调整的连接机构；
檩条，Φ121×5的弧形钢管；硬
防水板，底层硬质
防水镀锌钢板（厚度为1.5mm）；
防潮层，
聚乙烯防潮隔层；
隔声层，
玻璃纤维增强
硅酸钙板；防水板T型
支座系统；
保温层，双层50mm
保温棉；
防水透气膜；铝镁锰金属
屋面板，厚度为0.9mm，高直立锁边；
转接件，
铝合金材质的连接装置；弧形铝支撑管，Φ40×3的弧形
铝管；转接件，铝
合金材质的连接装置；面层
铝合金装饰板，厚度为3mm
铝板，表面按建筑要求的颜色进行
氟碳喷涂。（如图2.1）
