塑料门窗安装预留间隙的设定

来源:中国门窗＆配套材料网收集整理　作者:杨忠久　日期:2007-1-15 　页面功能【字体：大中小】【打印】【投稿】【评论】

　　目前，塑料门窗已大批量在多层、高层建筑以及在外墙贴饰面砖的高档建筑上应用。要保证塑料门窗正确安装，该如何设定安装预留间隙呢？
　　预留间隙是关系到塑料门窗框能否在洞口内正确安装就位的一个关键问题。由洞口建筑形状偏差与位置偏差、门窗加工偏差、测量偏差、门窗在温差作用下的变形量、饰面层材料厚度等

　　目前，塑料门窗已大批量在多层、高层建筑以及在外墙贴饰面砖的高档建筑上应用。要保证塑料门窗正确安装，该如何设定安装预留间隙呢？

　　预留间隙是关系到塑料门窗框能否在洞口内正确安装就位的一个关键问题。由洞口建筑形状偏差与位置偏差、门窗加工偏差、测量偏差、门窗在温差作用下的变形量、饰面层材料厚度等因素决定。同时，还受建筑设计误差、洞口建筑施工变更等因素的影响和制约。在工程中，因以上因素使门窗难以安装，安装时洞口间隙过大，门窗变形等情况屡有发生，应引起高度重视。基于此，笔者拟在本文中谈一下新建筑安装塑料门窗设定预留洞口间隙的原则和方法。

　　消除设计和施工误差是前提
　　管理正规的建筑工程，建筑洞口须严格按规定允许的偏差进行施工，塑料门窗亦须按图纸门窗洞口尺寸减去规定的洞口理论间隙设计具体见表１、表２。但在一些工程中往往出现建筑图设计的门窗表和图纸洞口标注尺寸不一致、实际洞口偏离设计洞口尺寸的现象。而且，在建筑施工中因某种原因变更洞口尺寸的现象也时有发生。因此，为保证门窗设计和加工尺寸准确无误，在加工前有必要认真核对建筑图纸洞口标注尺寸和门窗表尺寸是否一致，并对建筑实际洞口尺寸进行准确测量。以消除因建筑图纸设计误差和建筑洞口偏差、变更等因素的影响，造成的门窗设计尺寸失误。

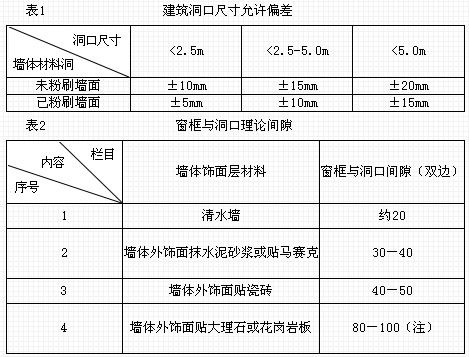

　　塑料门窗安装规范对于建筑洞口偏差和塑料门窗预留间隙有明确规定，见表１、表２

　　备注：①装窗台板时，窗下框与洞口间的距离应等于窗台板厚度
　　　　　②该间隙视石板厚度而定
　　准确测量和确定洞口尺寸是基准和保证
　　如何准确测量与确定洞口尺寸？首先应以门窗在洞口内安装横平竖直为基准。由于洞口在施工中存在水平和垂直偏差，因此在测量时应采用卷尺、吊线锤、塑料软管等工具逐一找出洞口的最小水平高度和最小垂直宽度。同时由于同一规格的洞口的最小水平高度和最小垂直宽度有可能存在很大的差别，在制作门窗时，又不可能因其存在差别，制作不同规格的门窗。因此测量后同一规格的洞口应取测量的最小值作为同一规格洞口门窗尺寸的设计基准（室内洞口可酌情处理）。但如果在测量中发现其最小值仅仅是个别点或者是个别洞口可忽略不计（可在安装门窗时，通过修理洞口单独处理），选取其中数量较大的最小值为设计基准。

　　单个洞口与门窗间隙的设定
　　表１给定的洞口间隙，是指在未测定洞口施工误差的前提下设定的，其中包含了洞口施工误差。在排除了建筑设计误差、洞口建筑施工变更等因素的影响，已经测量出洞口施工误差，并以洞口的最小水平高度和最小垂直宽度作为门窗尺寸的设计基准的情况下，就没有必要再以表１给定的洞口间隙进行设定。否则门窗安装后，门窗与洞口实际间隙会远远超标。

　　那么，什么条件下才能保证门窗安装符合要求呢？

　　由于以上门窗洞口尺寸的测定值，仅仅考虑了洞口在最小情况下，仍能保证门窗在洞口内正确安装的需要，而没有考虑洞口测量和门窗加工时仍然存在偏差以及门窗在温差作用下的膨胀量与饰面层材料厚度等因素的要求。由于两点间的直线距离最小，洞口测量时出现正偏差的机率即测量尺寸偏大的现象较多。门窗焊接时受三个限位间隙的制约，存在焊接不到位现象，即门窗焊接尺寸偏大的情况也较多。而这两种现象存在，仅仅按门窗洞口尺寸的测定值设计门窗尺寸仍存在门窗难以安装的情况。因此，必须考虑洞口测量和门窗加工偏差。

　　一般情况下，洞口测量偏差可按1-1000的比例进行控制。以宽、高均为3米的整体窗为例，测量偏差为小于或等于3ｍｍ。门窗加工偏差见表３：

　　从中可以看到，对于宽、高在3米范围的单个门窗而言，门窗加工偏差为小于或等于3.5ｍｍ。塑料门窗在最大温差作用下每米膨胀量约为0.9ｍｍ对于宽、高在3米范围的单个一体门窗而言膨胀量约为2.5ｍｍ。

　　三者合计约为9ｍｍ。

　　为了保证水泥抹面或加装饰面材料后，不堵塞窗框排水槽，门窗四边各只许压边5ｍｍ，因此还应依据墙体处理情况和饰面材料厚度预留不同间隙。

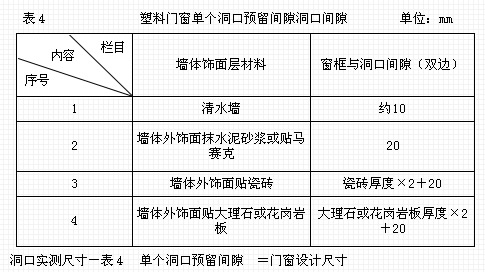

　　测量洞口尺寸后，单个洞口预留间隙见表四：

转载时需注明出处：中国门窗配套材料网 www.windoor168.com
